iPhone5のイヤースピーカー交換

iPhone修理レスキューなら熟練のプロの手による業界最速の安心サービス!

機種名:Apple iPhone5
使用端末モデル:A1429 iPhone 5 (GSM および CDMA モデル)
修理内容:イヤースピーカー交換
修理難易度:★★★☆☆

機種名:
Apple iPhone5

使用端末モデル:
A1453 iPhone 5
(GSM および CDMA モデル)

修理内容:イヤースピーカー交換

修理難易度:★★★☆☆

iphone5(アイフォーンファイブ)はアップル社の開発したiPhoneシリーズ第六世代モデルです。従来のiPhoneに比べ、画面が3.5インチから4インチとなり、CPUやグラフィック性能の向上に加えてLTE対応が実現した。

また、Lightningコネクタと呼ばれるDockコネクタに代わるピンが採用され、裏表の区別なくコネクタが差し込めるようになったことが特徴です。発売は2012年9月、国内ではSoftBankとauが取り扱いを行い、4G LTE通信とテザリングに対応した快適な通信サービスが可能となった。

モデル番号[A1428]iphone5(GSM モデル)、[A1429]iphone5(GMS及びCDMA モデル)、[A1442]iphone5(中国CDMA モデル)

【工程1】本体電源を切ってSIMカードを取り外す

スリープボタンを長押しして本体の電源が切れたことを確認した後、本体付属のSIM取り出しツールを利用してSIMカードを取り出します。

修理工具:SIM取り出しツール

【工程2】Lightningコネクタの両側にあるネジを外す

本体下部のLightningコネクタの両側にある2本の星形のペンタローブネジ(3.6mm)を外します。

修理工具:星形ペンタローブドライバー

【工程3】フロントパネルを開く

プライヤ型ダブル吸盤を使ってフロントパネルを開きます。通常の吸盤を使っても開けることはできますが、勢いよく開くと接続ケーブルなどが切断する恐れがあるため、プラスチック製のヘラを利用して少しずつ開けるようにすることが大切です。

修理工具:プライヤ型ダブル吸盤

【工程4】フロントパネルのコネクタのネジと接点端子を外す

フロントパネルのコネクタをロジックボードに固定しているネジをプラスドライバーで外します。本体に対して右側上が1.6mmのネジ、下側2本が1.2mmのネジです。
ネジが外れたら、ピンセットで金属カバーをロジックボードから取り外します。

修理工具:精密プラスドライバー#000 ピンセット

【工程5】フロントパネルのコネクタを外す

フロントパネルのコネクタをロジックボードから外します。プラスチック製のヘラを差し込んで下から持ち上げるように外しますが、力を入れすぎるとコネクタが折れてしまったり、ロジックボードが壊れてしまうため丁寧な作業が必要です。

修理工具:プラスチック製ヘラ

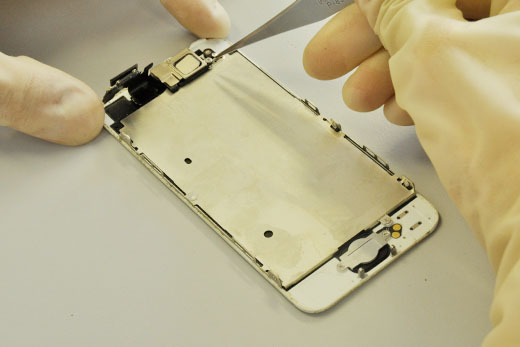

【工程6】フロントカメラのコネクタのネジと接点端子を外す

フロントカメラとイヤースピーカーを固定している金属カバーのネジを外します。 左上が4.1mm、右下が2.2mmのネジです。 ネジが外れたら、プラスチック製のヘラで金属カバーを外します。

修理工具:精密プラスドライバー#000 プラスチック製ヘラ

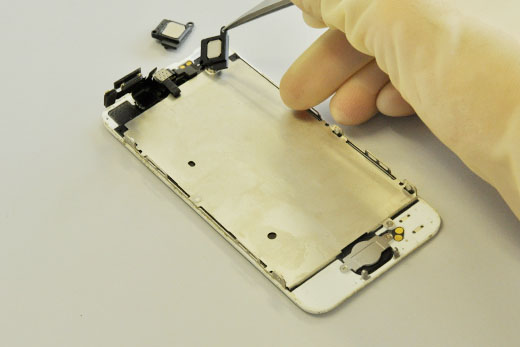

【工程7】イヤースピーカーを外す

ピンセットを使ってイヤースピーカーを取り外します。

修理工具: ピンセット

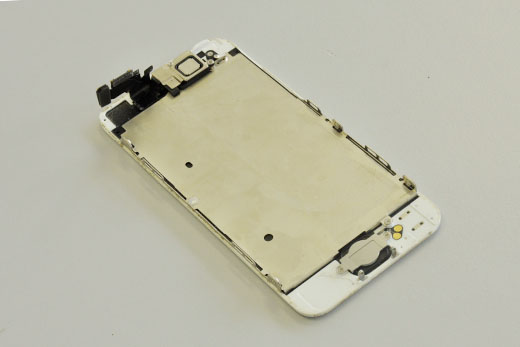

【工程8】新しいイヤースピーカーを取り付ける

新しいイヤースピーカーを取り付けたら、分解と逆の手順で、iPhone5をもと通りに組み直せばイヤースピーカー交換作業の完了です。

修理工具:

【工程9】修理完了!

正常に電源が付いて操作できることを確認したらお客様のお手元にお返しいたします。

修理工具:
