iPhone5sのLightningコネクタ交換

iPhone修理レスキューなら熟練のプロの手による業界最速の安心サービス!

機種名:Apple iPhone5s
使用端末モデル:A1453 iPhone 5s (CDMA モデル)
修理内容:Lightningコネクタ交換
修理難易度:★★★☆☆

機種名:
Apple iPhone5s

使用端末モデル:
A1453 iPhone 5s
(CDMA モデル)

修理内容:Lightningコネクタ交換

修理難易度:★★★☆☆

iPhone5s(アイフォーンファイブエス)はアップル社の開発したiPhoneシリーズ第七世代モデルです。
2013年9月にiPhone5cとともに発売され、国内ではSoftBankとauに加えてdocomoの取り扱いも開始されました。公式発表はないものの、5sの「s」の由来はsecurityの「s」と言われています。

画面や筐体のサイズはiPhone5を踏襲しつつも、機能性とグラフィックス性は2倍となり、バッテリー消費の低減も実現。
本体カラーは従来の2色のうち、ブラックはスペースグレイに変更されて新たにゴールドのカラーが追加となりました。

モデル番号[A1533、A1457、A1530]iPhone5s(GSM モデル)、[A1533、A1453]iPhone5s(CDMA モデル)、[A1518、A1528、A1530]iPhone5s(中国GSM モデル)

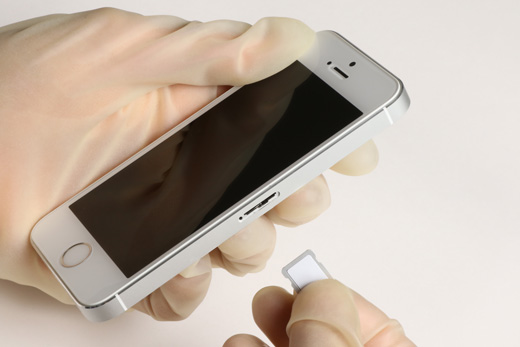

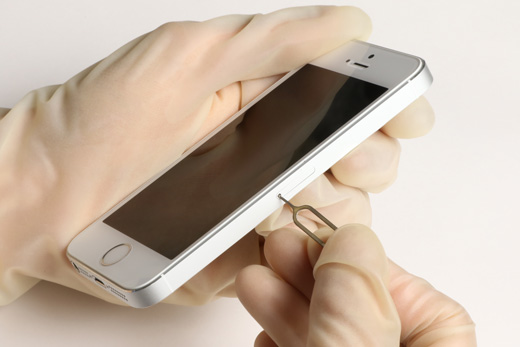

【工程1】本体電源を切ってSIMカードを取り外す

スリープボタンを長押しして本体の電源が切れたことを確認した後、本体付属のSIM取り出しツールを利用してSIMカードを取り出します。

修理工具:SIM取り出しツール

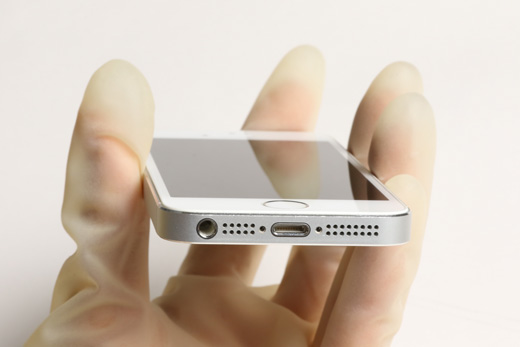

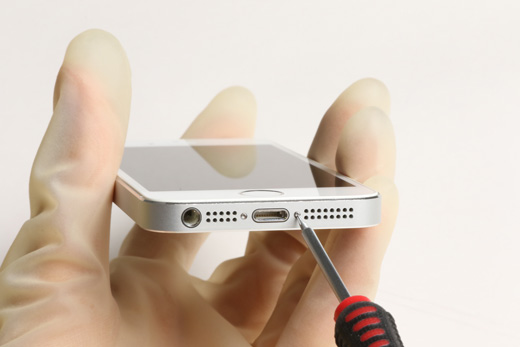

【工程2】Lightningコネクタの両側にあるネジを外す

本体下部のLightningコネクタの両側にある2本の星形のペンタローブネジ(3.9mm)を外します。

修理工具:星形ペンタローブドライバー

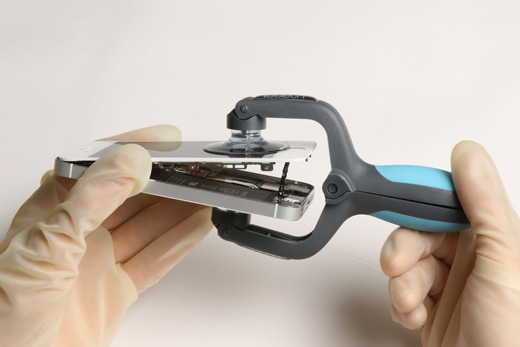

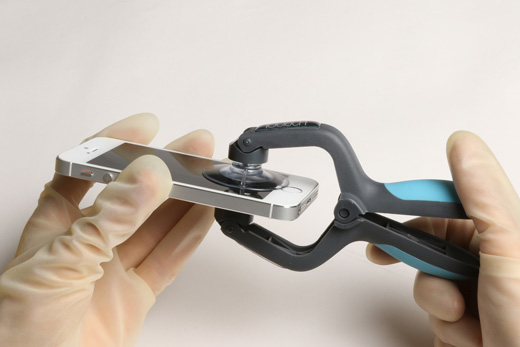

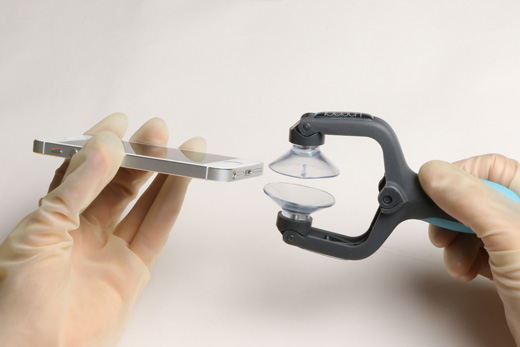

【工程3-1】フロントパネルを開く

プライヤ型ダブル吸盤を使ってフロントパネルを開きます。通常の吸盤を使っても開けることはできますが、勢いよく開くと接続ケーブルなどが切断する恐れがあるため、プラスチック製のヘラを利用して少しずつ開けるようにすることが大切です。

修理工具:プライヤ型ダブル吸盤

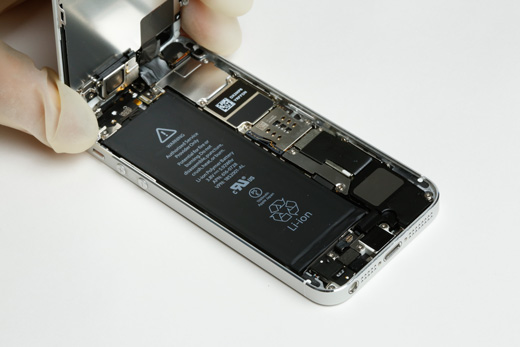

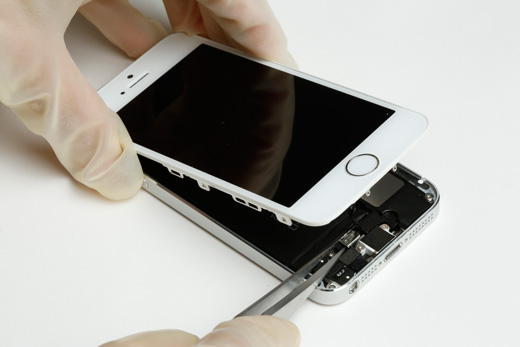

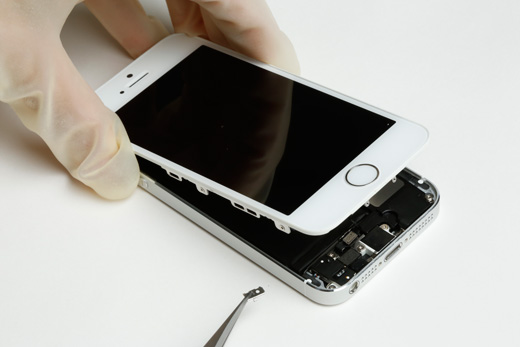

【工程3-2】フロントパネルを開く

フロントパネルとロジックボードはケーブルで繋がっているため、ピンセットを使って金具を起こすようにして外し、コネクタをロジックボードから外す必要があります。

修理工具:ピンセット

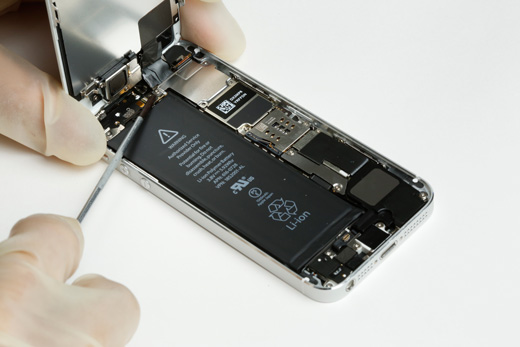

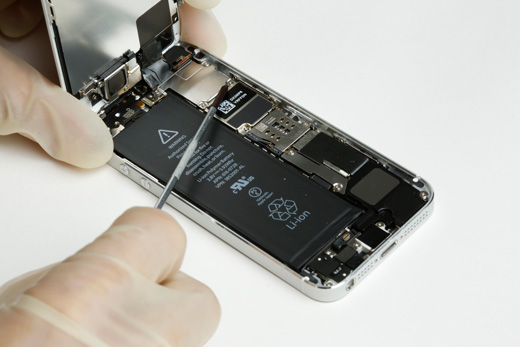

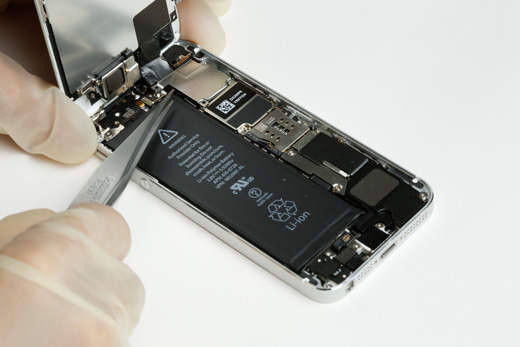

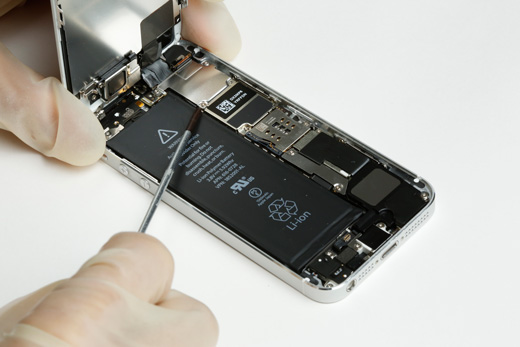

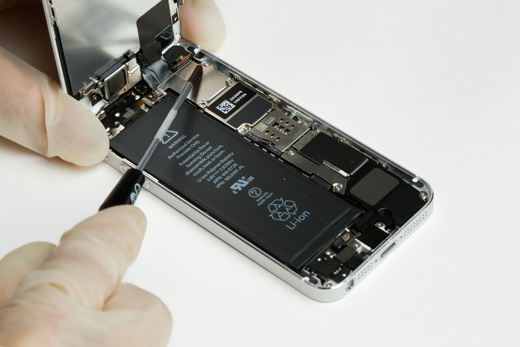

【工程4】フロントパネルのコネクタのネジと接点端子を外す

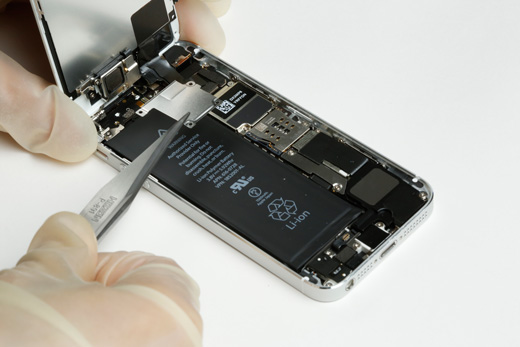

フロントパネルのコネクタをロジックボードに固定しているネジをプラスドライバーで外します。本体に対して上側2本が1.7mmのネジ、右下が1.2mmのネジ、左下が1.3mmのネジです。ネジが外れたら、ピンセットで金属カバーをロジックボードから取り外します。

修理工具:精密プラスドライバー#000 ピンセット

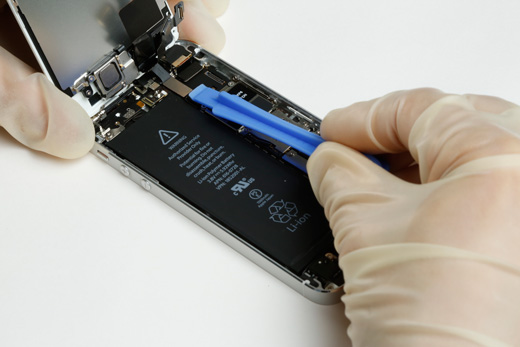

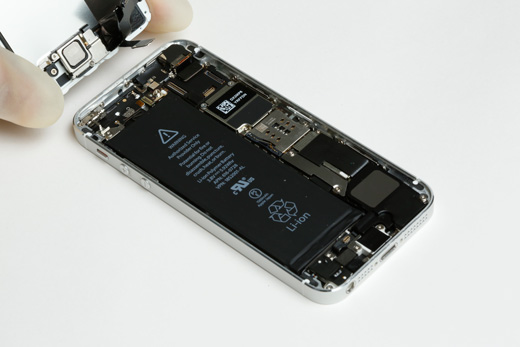

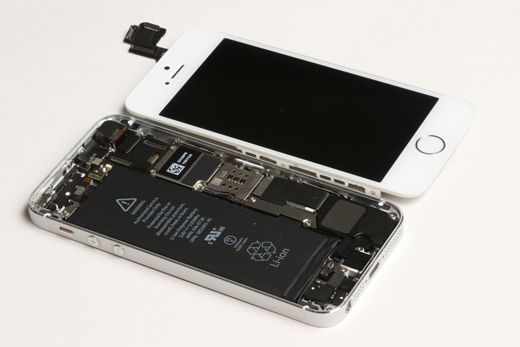

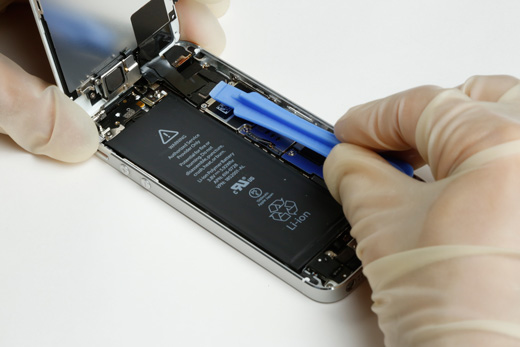

【工程5】フロントパネルのコネクタのネジと接点端子を外す

フロントパネルのコネクタをロジックボードから外します。プラスチック製のヘラを差し込んで下から持ち上げるように外しますが、力を入れすぎるとコネクタが折れてしまったり、ロジックボードが壊れてしまうため丁寧な作業が必要です。

修理工具:プラスチック製ヘラ

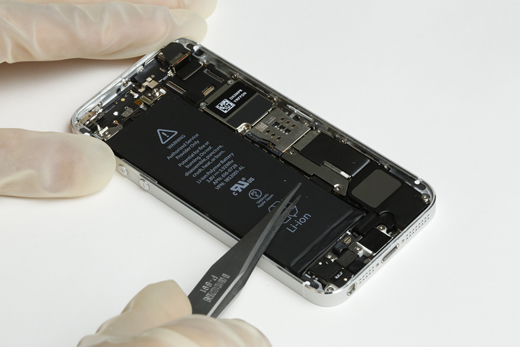

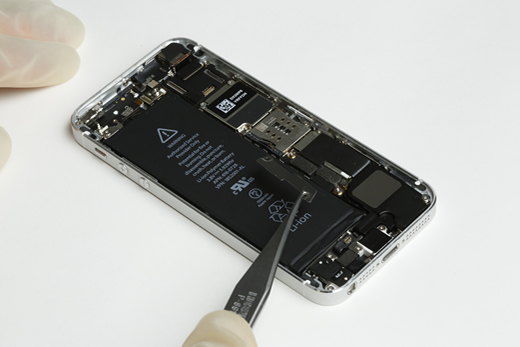

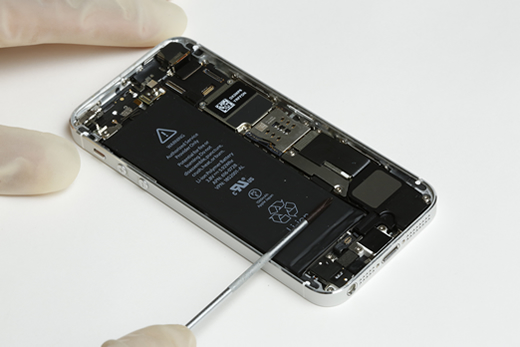

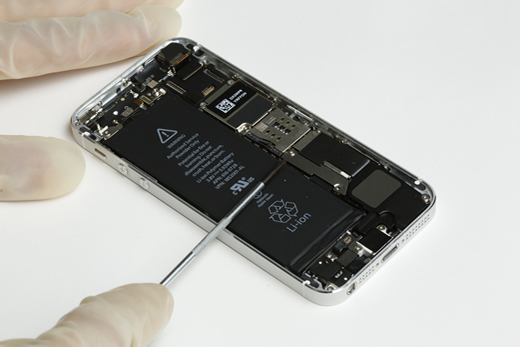

【工程6】バッテリーコネクタのネジと接点端子を外す

バッテリーコネクタをロジックボードに固定している2本のネジ(1.6mm)をプラスドライバーで外します。
ネジが外れたら、ピンセットで金属カバーをロジックボードから取り外します。

修理工具:精密プラスドライバー#000 ピンセット

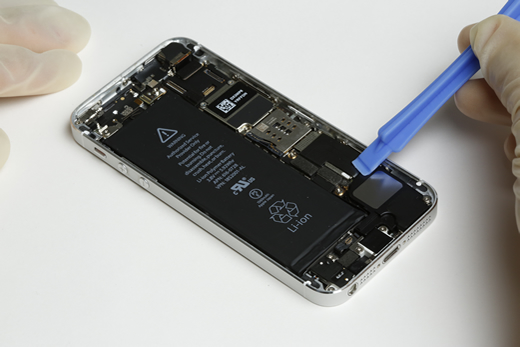

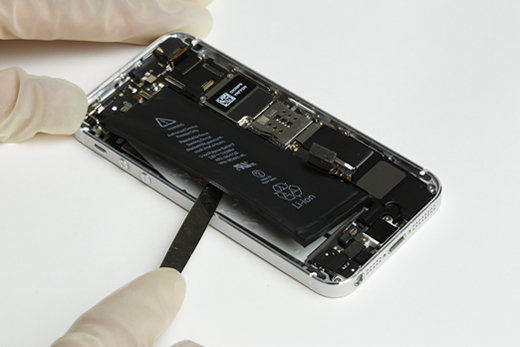

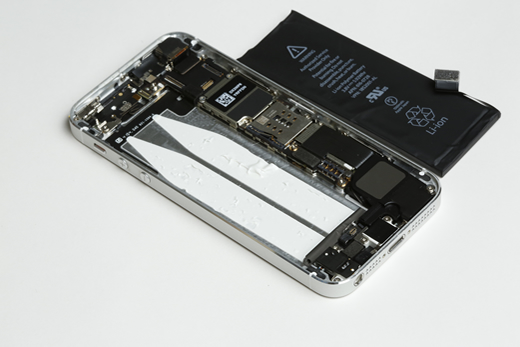

【工程7】バッテリーを本体から取り外す

バッテリーコネクタ箇所にプラスチック製のヘラを差し込んで下から持ち上げるように外します。コネクタが外れたら、金属製のヘラをバッテリーと本体の間に差し込んでバッテリーを取り外します。
バッテリーは強力な接着テープで本体に貼り付けられているため、取り外すときの力加減やコツが非常に難しいです。金属製のヘラで本体フレームを歪ませてしまったり、周囲のパーツを傷つけないよう慎重に作業を行っていきます。ある程度、本体からバッテリーが剥がせたら透明のプラスチックフィルムを利用しても大丈夫です。

修理工具:プラスチック製ヘラ 金属製ヘラ

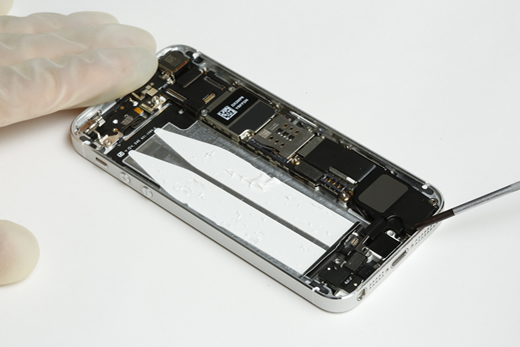

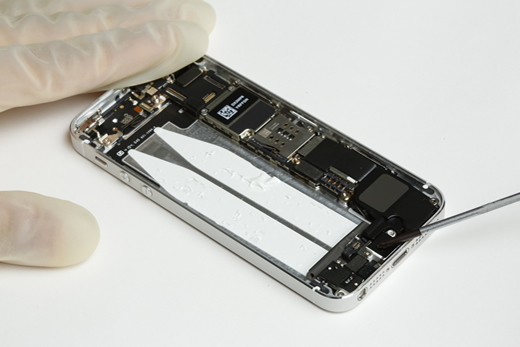

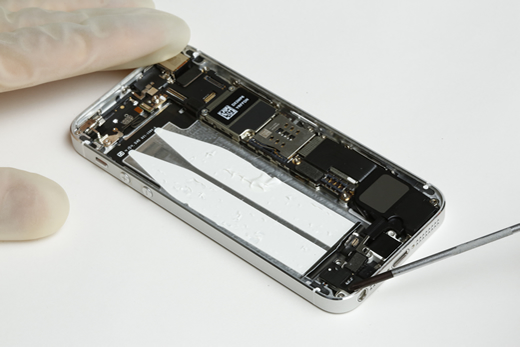

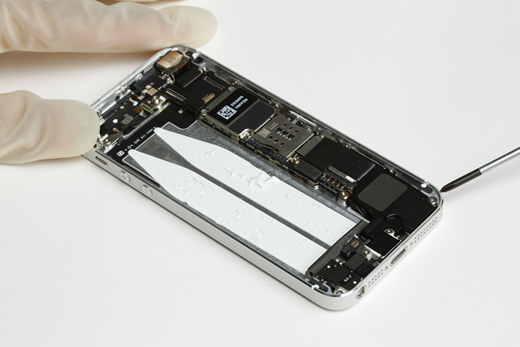

【工程8-1】Lightningコネクタのネジを外す

Lightningコネクタをロジックボードに固定しているネジを外します。写真右下と左下の2本のネジ(2.9mm)、写真左上のネジ(3.1mm)、写真中央上段の右側のネジ(3.4mm)と左側のネジ(3.6mm)をプラスドライバーで外します。

修理工具:精密プラスドライバー#000

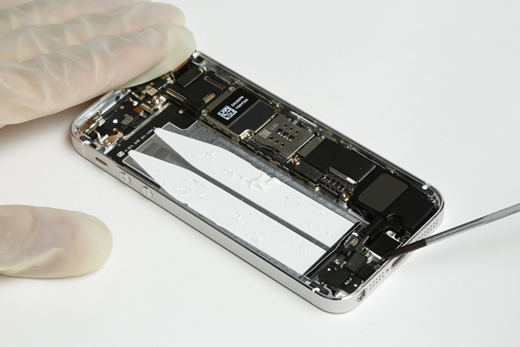

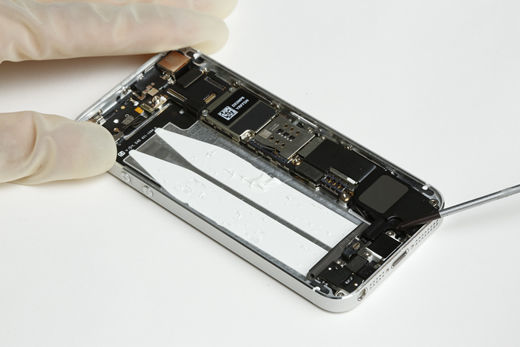

【工程8-2】Lightningコネクタのネジを外す

Lightningコネクタの両脇にある写真中央下段の2本のネジ(1.5mm)をプラスドライバーで外します。

修理工具:精密プラスドライバー#000

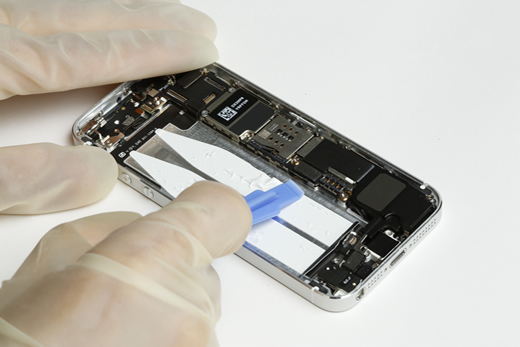

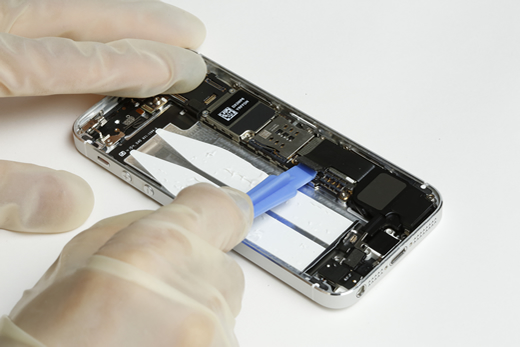

【工程9】Lightningコネクタのネジと接点端子を外す

Lightningコネクタのケーブルのコネクタ箇所にプラスチック製のヘラを差し込んで下から持ち上げるように外します。

修理工具:プラスチック製ヘラ

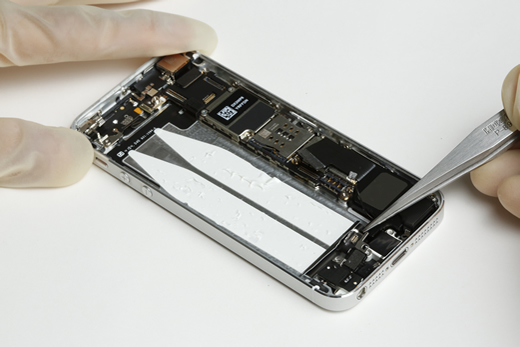

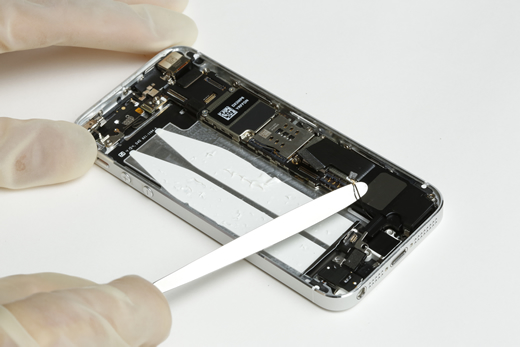

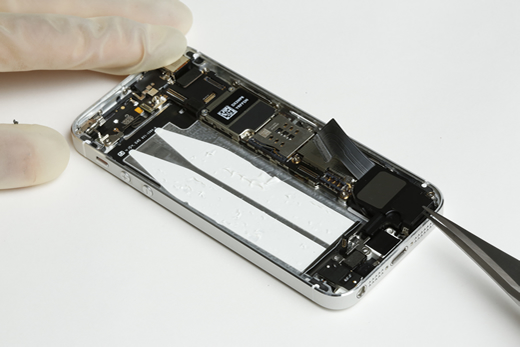

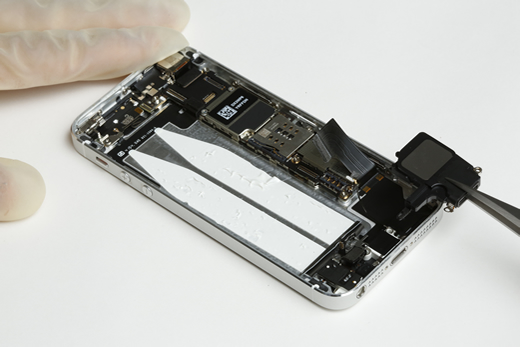

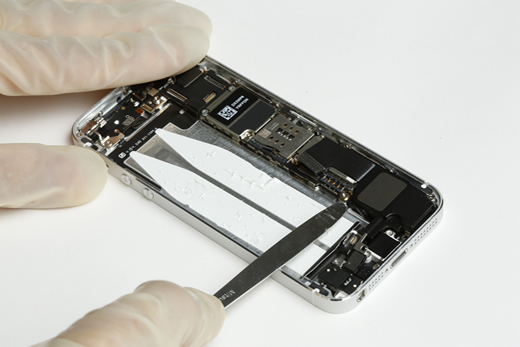

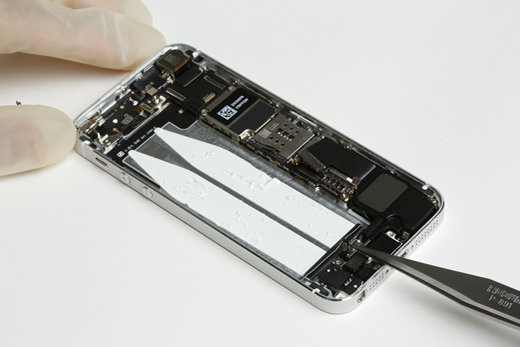

【工程10】スピーカーを取り外す

アンテナ端子金属製のヘラを使って少し浮かせてロジックボードから取り離し、スピーカーに接続されている金属端子をピンセットで上に持ち上げてスピーカーを取り出します。

修理工具:金属製ヘラ ピンセット

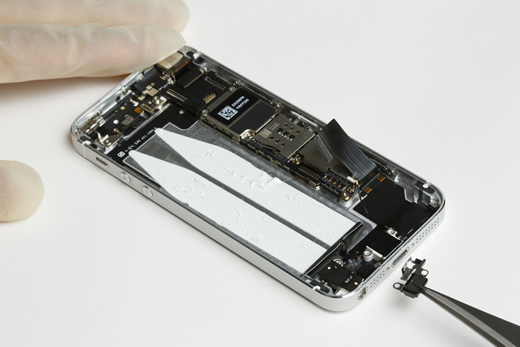

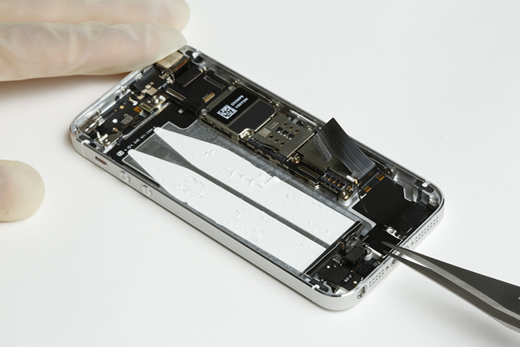

【工程11】Lightningコネクタの部品を取り外す

Lightningコネクタの部品をピンセットで取り外します。

修理工具:ピンセット

Lightningコネクタの部品をピンセットで取り外します。

修理工具:ピンセット

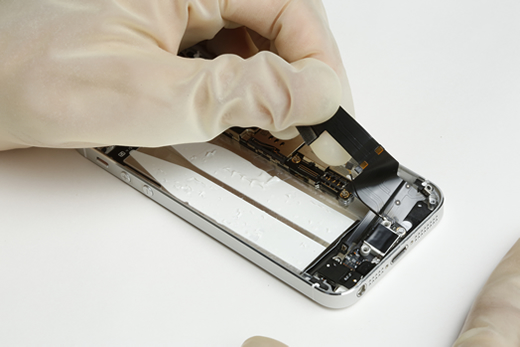

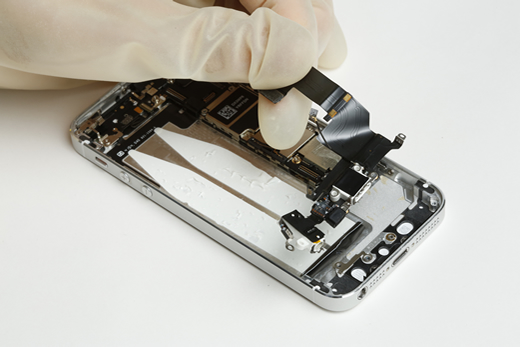

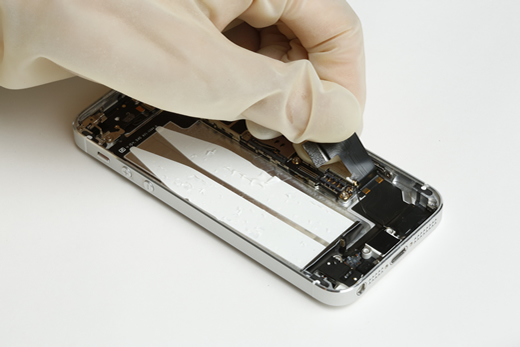

【工程12】Lightningコネクタを取り外す

Lightningコネクタ部品のケーブルを持って少しずつ持ち上げながら取り外します。

修理工具:ピンセット

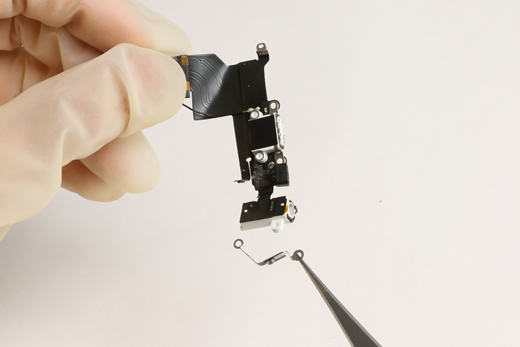

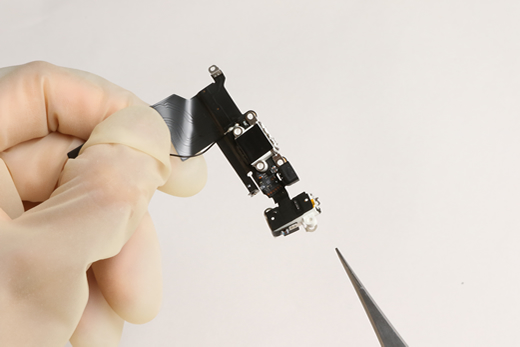

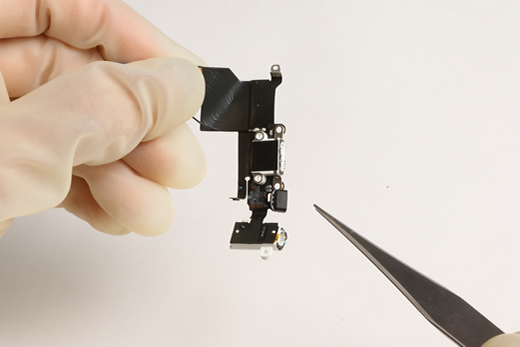

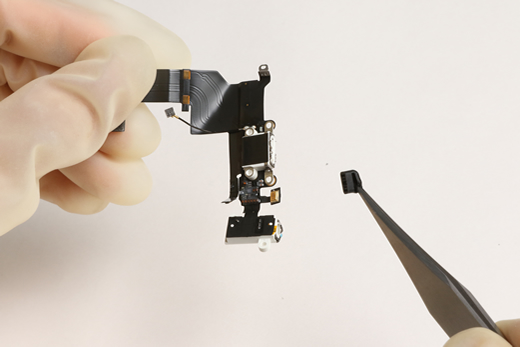

【工程13】マイク部品と端子パーツを新しいLightningコネクタに移し替える

Lightningコネクタが取り外せたら新しいLightningコネクタに交換します。この時、マイク部品のカバーと端子パーツを移し替える必要があるため、ピンセットでそっと取り外して付け替えます。

修理工具:ピンセット

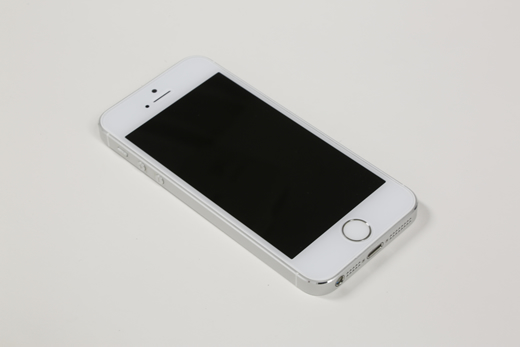

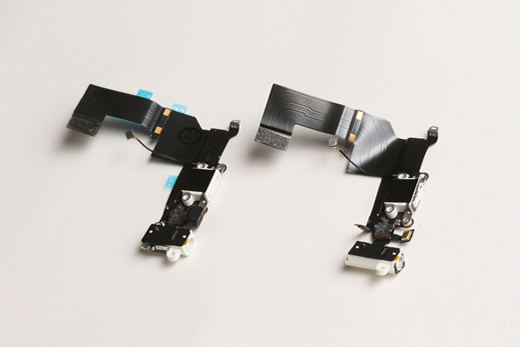

【工程14】新しいLightningコネクタを取り付ける

新しいLightningコネクタを取り付けたら、分解と逆の手順で、iPhone5sをもと通りに組み直せばLightningコネクタ交換作業の完了です。

修理工具:ピンセット

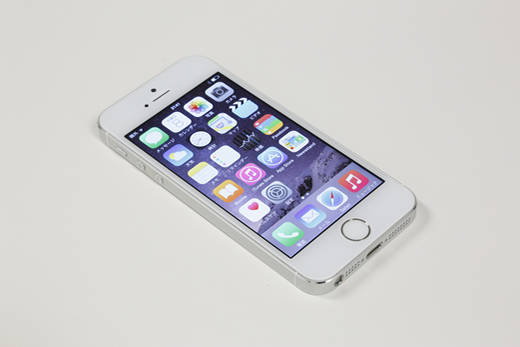

【工程15】修理完了!

正常に電源が付いて操作できることを確認したらお客様のお手元にお返しいたします。

修理工具:

iPhone5sのLightningコネクタ交換
4,900円(税込)

iPhone5sのLightningコネクタ交換
4,900円(税込)
