iPhone6Plusのスリープボタン交換

iPhone修理レスキューなら熟練のプロの手による業界最速の安心サービス!

機種名:Apple iPhone6Plus
使用端末モデル:A1524 iPhone 6 Plus
修理内容:スリープボタン交換
修理難易度:★★☆☆☆

機種名:
Apple iPhone6Plus

使用端末モデル:
A1524 iPhone 6 Plus

修理内容:スリープボタン交換

修理難易度:★★☆☆☆

iPhone6Plus(アイフォーンシックスプラス)はアップル社の開発したiPhoneシリーズ第八世代モデルです。
2014年9月にiPhone6とともに発売され、Retina HD displaysと呼ばれる5.5インチの新型ディスプレイを搭載している。

画面は大型化されたものの、厚みはiPhone5sに比べて0.5mm薄型化、ちょっとしたことで折れ曲がるなどの騒ぎも見られた。本体カラーはゴールド、スペースグレイ、シルバーの3色で、iSightによるスローモーション撮影やApple Payの決済機能などが追加された。

モデル番号[A1522]iPhone6Plus(GSM モデル・CDMA モデル)、[A1524]iPhone6Plus、[A1593]iPhone6Plus(中国モデル)

【工程1】本体電源を切ってSIMカードを取り外す

スリープボタンを長押しして本体の電源が切れたことを確認した後、本体付属のSIM取り出しツールを利用してSIMカードを取り出します。

修理工具:SIM取り出しツール

【工程2】Lightningコネクタの両側にあるネジを外す

本体下部のLightningコネクタの両側にある2本の星形のペンタローブネジ(3.6mm)を外します。

修理工具:星形ペンタローブドライバー

【工程3】フロントパネルを開く

プライヤ型ダブル吸盤を使ってフロントパネルを開きます。通常の吸盤を使っても開けることはできますが、勢いよく開くと接続ケーブルなどが切断する恐れがあるため、プラスチック製のヘラを利用して少しずつ開けるようにすることが大切です。

修理工具:プライヤ型ダブル吸盤

【工程4-1】フロントパネルのコネクタのネジと接点端子を外す

フロントパネルのコネクタをロジックボードに固定しているネジをプラスドライバーで外します。本体に対して下側2本と中央左側が1.2mmのネジ、右上が2.9mmのネジ、左上が1.5mmのネジです。

修理工具:精密プラスドライバー#000

【工程4-2】フロントパネルのコネクタのネジと接点端子を外す

ネジが外れたら、ピンセットで金属カバーをロジックボードから取り外します。

修理工具:ピンセット

【工程5】フロントパネルのコネクタを外す

フロントパネルのコネクタをロジックボードから外します。プラスチック製のヘラを差し込んで下から持ち上げるように外しますが、力を入れすぎるとコネクタが折れてしまったり、ロジックボードが壊れてしまうため丁寧な作業が必要です。

修理工具:プラスチック製ヘラ

【工程6】バッテリーコネクタのネジと接点端子を外す

バッテリーコネクタをロジックボードに固定している写真右のネジ(2.3mm)、写真左のネジ(3.1mm)をプラスドライバーで外します。ネジが外れたら、ピンセットで金属カバーをロジックボードから取り外します。

修理工具:精密プラスドライバー#000 ピンセット

【工程7】バッテリーを本体から取り外す

バッテリーコネクタ箇所にプラスチック製のヘラを差し込んで下から持ち上げるように外します。
コネクタが外れたら、金属製のヘラをバッテリーと本体の間に差し込んでバッテリーを取り外します。バッテリーは強力な接着テープで本体に貼り付けられているため、取り外すときの力加減やコツが非常に難しいです。金属製のヘラで本体フレームを歪ませてしまったり、周囲のパーツを傷つけないよう慎重に作業を行っていきます。ある程度、本体からバッテリーが剥がせたら透明のプラスチックフィルムを利用しても大丈夫です。

修理工具:プラスチック製ヘラ 金属製ヘラ

【工程8】バックカメラを取り外す

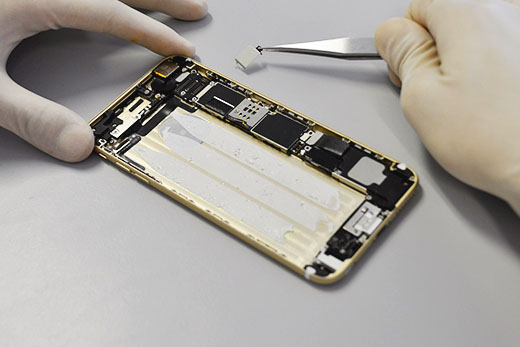

バックカメラを固定している写真右のネジ(2.2mm)、写真左のネジ(1.6mm)をプラスドライバーで外します。 バックカメラの接続コネクタをプラスチック製のヘラで取り外し、バックカメラを取り出します。

修理工具:精密プラスドライバー#000 ピンセット プラスチック製ヘラ

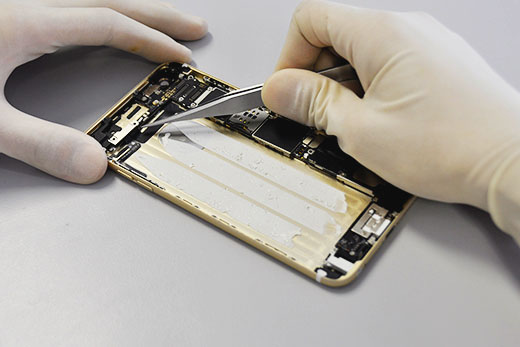

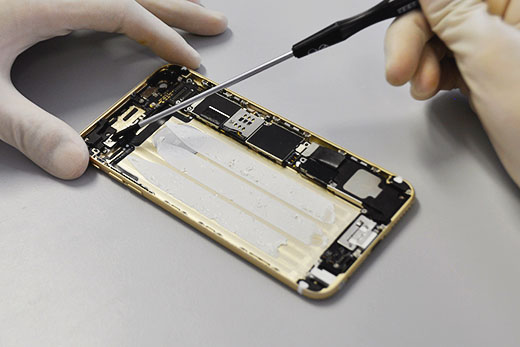

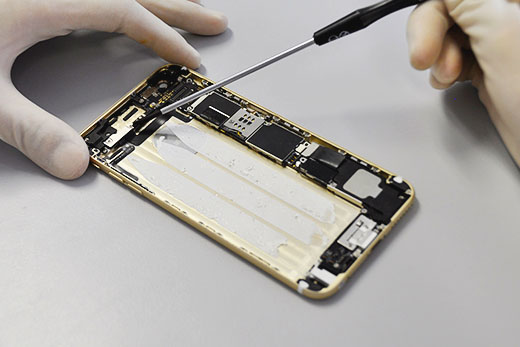

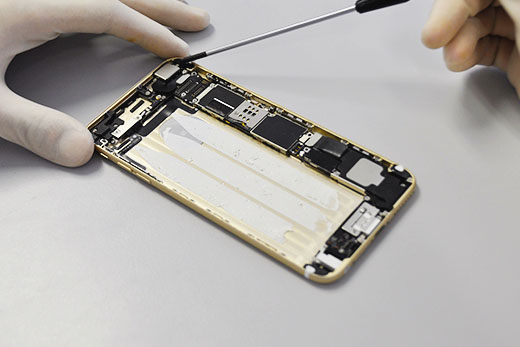

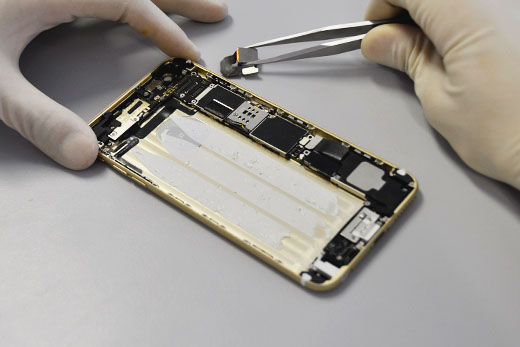

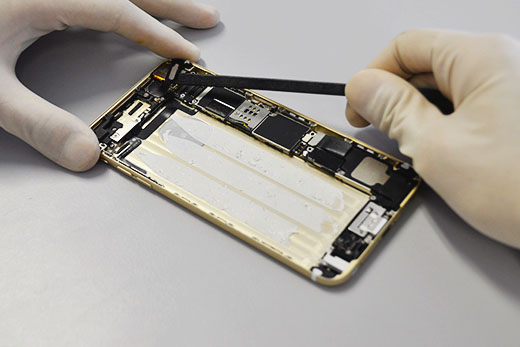

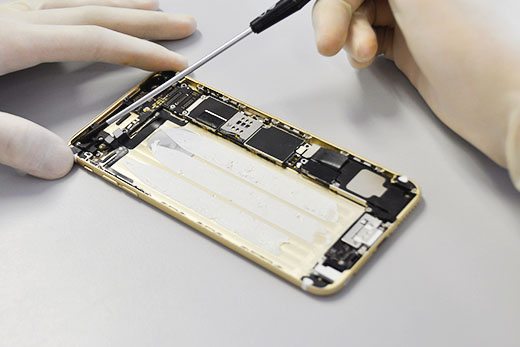

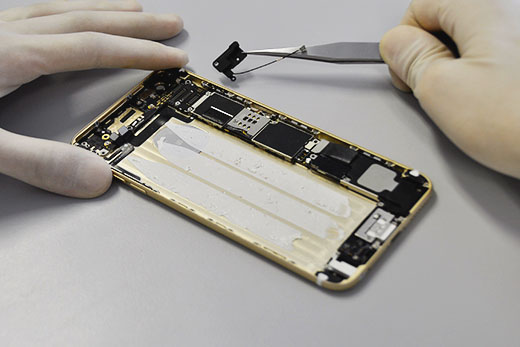

【工程9】電源・電源・スリープボタンコネクタのカバーを取り外す

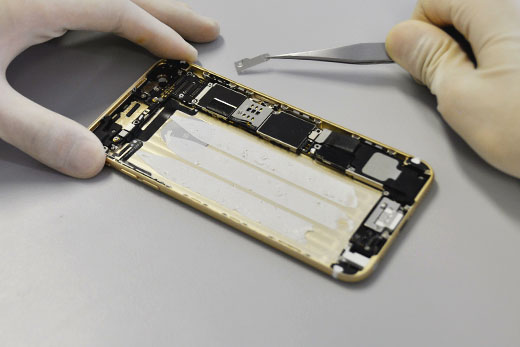

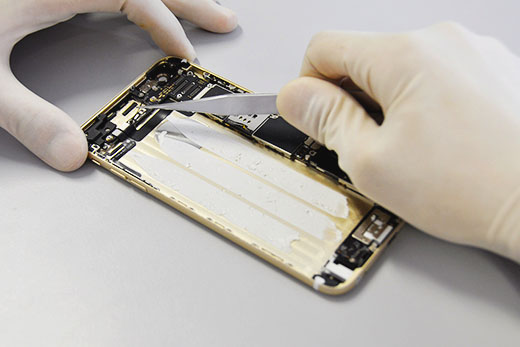

ロジックボード上の電源・電源・スリープボタンコネクタのカバーの右のネジ(2.3mm)、左のネジ(2.9mm)をプラスドライバーで外します。 ネジが外れたら、ピンセットでカバーを取り外します。

修理工具:精密プラスドライバー#000 ピンセット

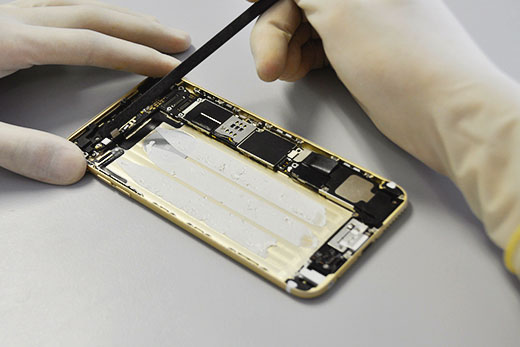

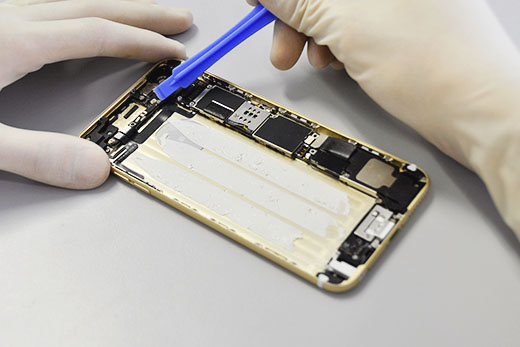

【工程10】マナー・ボリュームボタンコネクタを取り外す

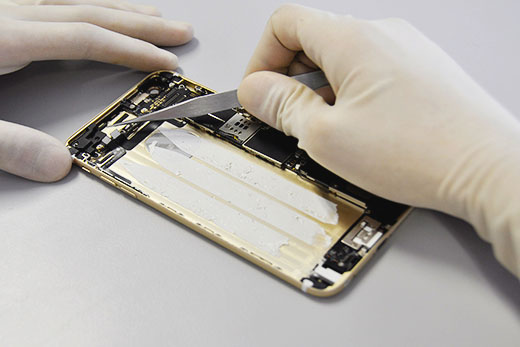

マナー・ボリュームボタンをプラスチック製のヘラで取り外します。 その後、セルラーアンテナのネジ、本体をそれぞれ取り外します。

修理工具:プラスチック製ヘラ

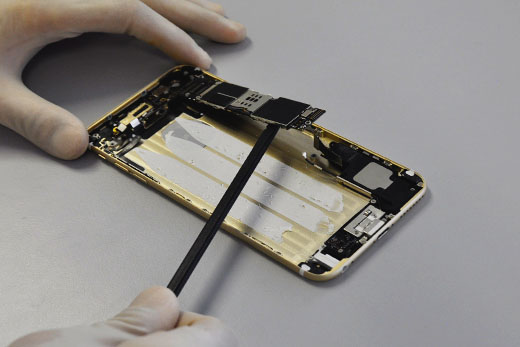

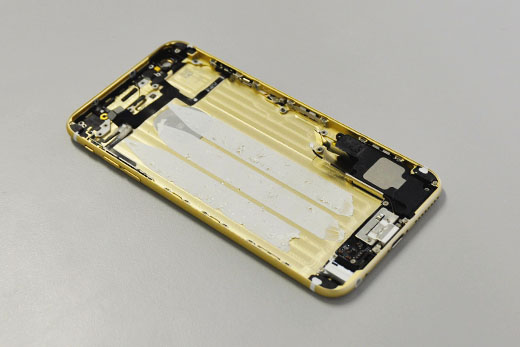

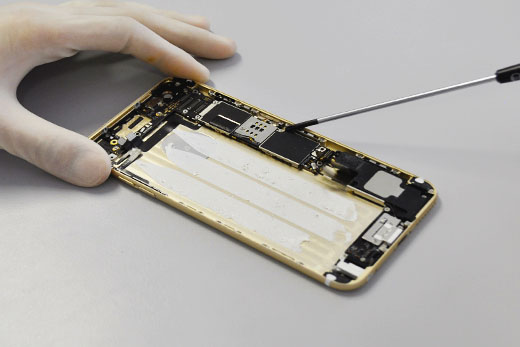

【工程11】ロジックボードを取り外す

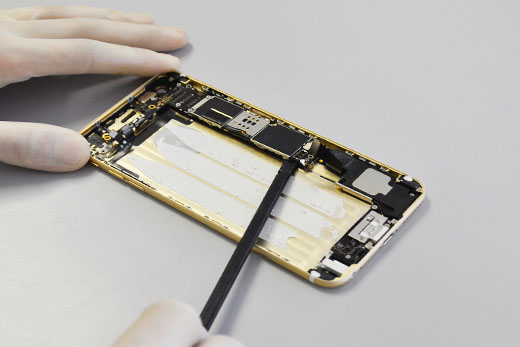

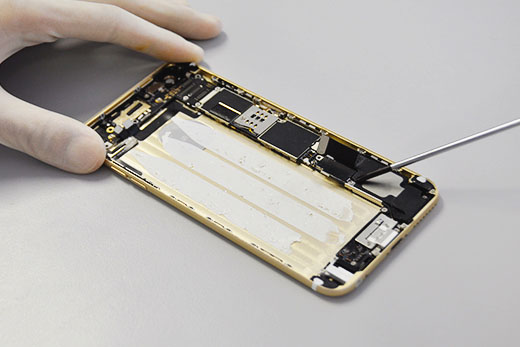

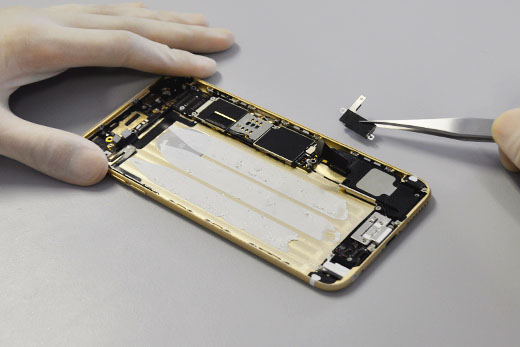

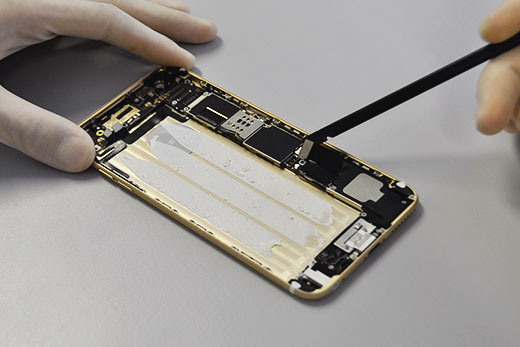

ロジックボードのコネクタをプラスチック製ヘラで外し、ピンセットでバイブレーターを取り外します。 ロジックボード左上にある写真左のネジ(1.9mm)、写真真ん中、右のネジ(1.6mm)をプラスドライバーで外し、フレーム接地端子も同様に外します。 ロジックボード右上にある写真上、右のネジ(1.3mm)、写真真ん中のネジ(2.6mm)をプラスドライバーで外し、写真下のネジ(2.3.mm)をマイナスドライバーなどを利用して外します。 ロジックボードを取り外します。

修理工具:精密プラスドライバー#000 ピンセット プラスチック製ヘラ

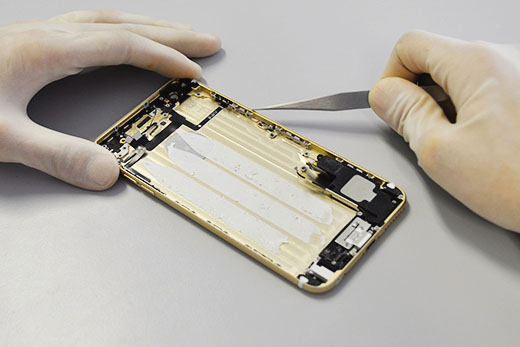

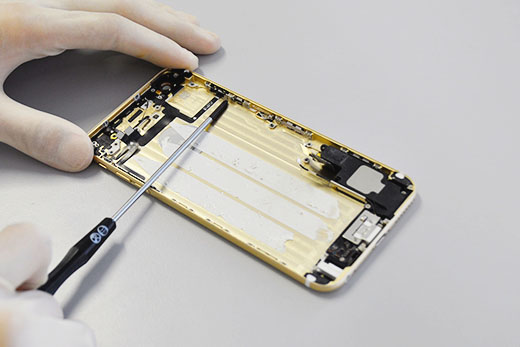

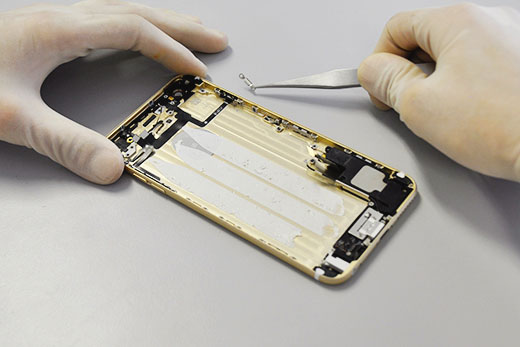

【工程12-1】電源・電源・スリープボタンを取り外す

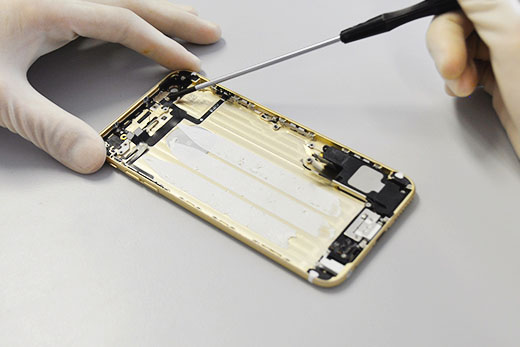

LEDライトのネジを固定しているコネクタのネジ(1.3mm)を外し、カバーを外します。

修理工具:精密プラスドライバー#000

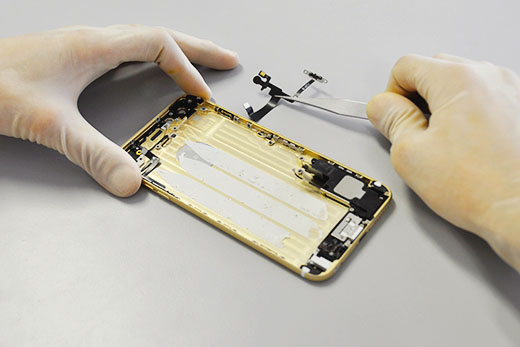

【工程12-2】電源・電源・スリープボタンを取り外す

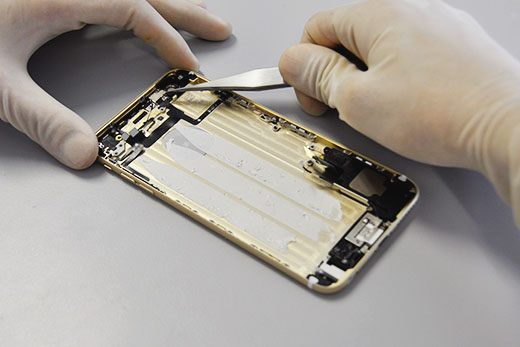

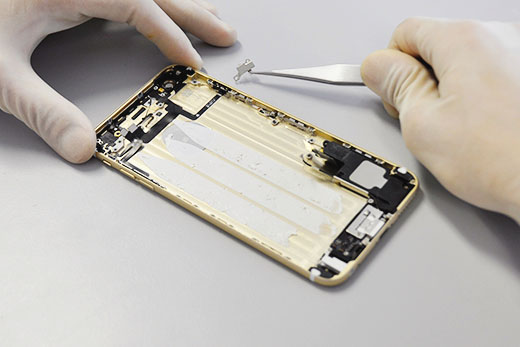

電源・電源・スリープボタンを固定しているネジ(2.2mm)を外し、ケーブルをゆっくり取り外します。 LEDライトやマイク部を丁寧にはがしていき、電源・スリープも同様に剥がします。

修理工具:精密プラスドライバー#000 ピンセット

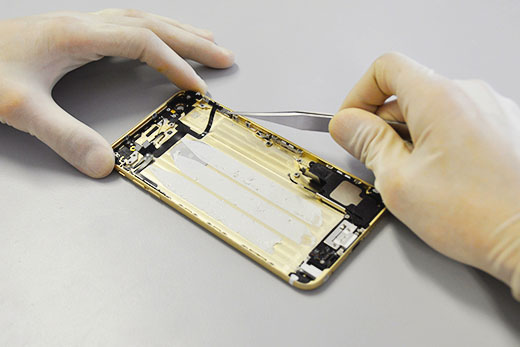

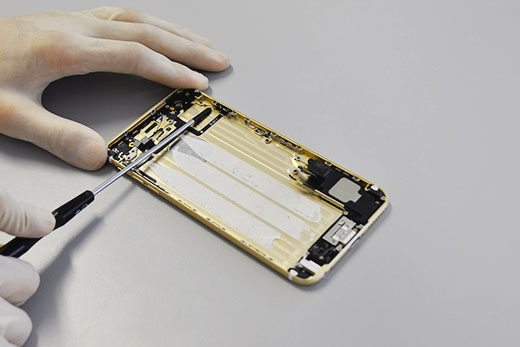

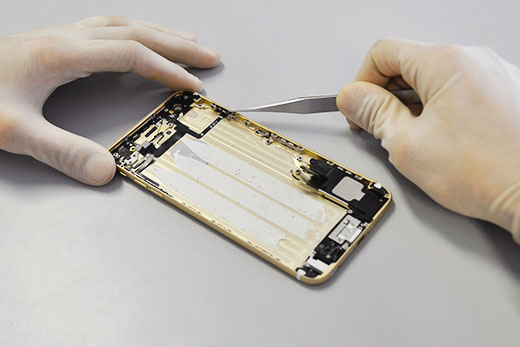

【工程13】電源・スリープボタンを取り外す

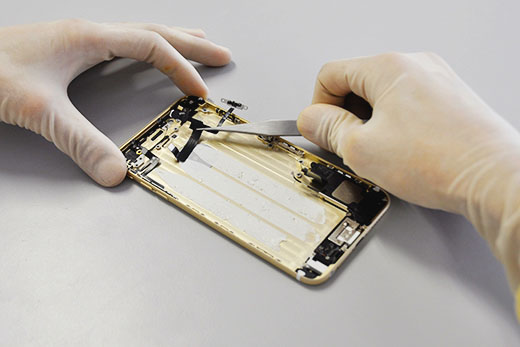

ヘラなどを使い、押し出すように取り外します。

修理工具:プラスチック製ヘラ

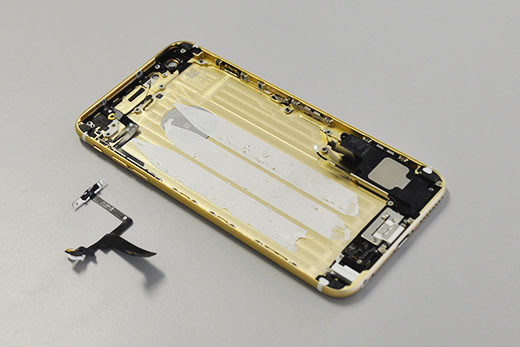

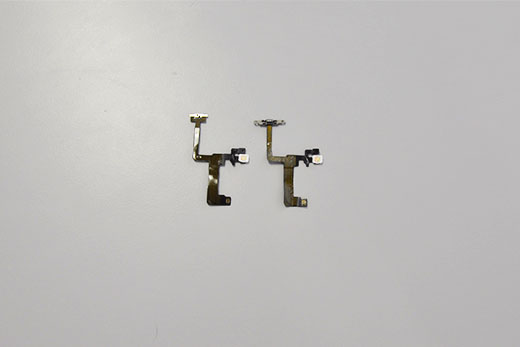

【工程14】新しい電源・スリープボタンを取り付ける

取り外した電源・スリープボタンを新しいボタンに移し替えたら、分解と逆の手順で、iPhone6 Plusをもと通りに組み直せば電源・スリープボタン交換作業の完了です。

修理工具:

【工程15】修理完了!

正常に電源が付いて操作できることを確認したらお客様のお手元にお返しいたします。

修理工具:
