iPhone6sPlusのスリープボタン交換

iPhone修理レスキューなら熟練のプロの手による業界最速の安心サービス!

機種名:Apple iPhone6sPlus
使用端末モデル:A1687 iPhone 6s Plus
修理内容:スリープボタン交換
修理難易度:★★★★☆

機種名:
Apple iPhone6sPlus

使用端末モデル:
A1687 iPhone 6s Plus

修理内容:スリープボタン交換

修理難易度:★★★★☆

iPhone6sPlus(アイフォーンシックスエスプラス)はアップル社の開発したiPhoneシリーズ第九世代モデルです。
2015年9月にiPhone6sとともに発売されました。

3D Touchと呼ばれる加圧センサーを搭載し、細かいタッチ操作を再現することができるようになりました。
iPhone6 Plusと比べると画面のサイズは変わらないものの重量は20g増え、厚みは0.2mm厚くなりましたが、
その分カメラ性能は大幅に向上し、4K動画の撮影が可能になりました。
また、光学式手ぶれ補正が動画撮影にも対応し、より鮮明な動画を撮影できるようになりました。
本体カラーはゴールド、スペースグレイ、シルバーにローズゴールドが加わった4色です。

モデル番号[A1687]iPhone6sPlus

【工程1】本体電源を切ってSIMカードを取り外す

スリープボタンを長押しして本体の電源が切れたことを確認した後、本体付属のSIM取り出しツールを利用してSIMカードを取り出します。

修理工具:SIM取り出しツール

【工程2】Lightningコネクタの両側にあるネジを外す

本体下部のLightningコネクタの両側にある2本の星形のペンタローブネジ(3.4mm)を外します。

修理工具:星形ペンタローブドライバー

【工程3】フロントパネルを開く

プライヤ型ダブル吸盤を使ってフロントパネルを開きます。通常の吸盤を使っても開けることはできますが、勢いよく開くと接続ケーブルなどが切断する恐れがあるため、プラスチック製のヘラを利用して少しずつ開けるようにすることが大切です。

修理工具:プライヤ型ダブル吸盤

【工程4-1】フロントパネルのコネクタのネジと接点端子を外す

フロントパネルのコネクタをロジックボードに固定しているネジをプラスドライバーで外します。 本体に対して下側2本と中央が1.3mmのネジ、右上が3.0mmのネジ、左上が1.6mmのネジです。

修理工具:精密プラスドライバー#000

【工程4-2】フロントパネルのコネクタのネジと接点端子を外す

ネジが外れたら、ピンセットで金属カバーをロジックボードから取り外します。

修理工具:ピンセット

【工程5】フロントパネルのコネクタを外す

フロントパネルのコネクタをロジックボードから外します。プラスチック製のヘラを差し込んで下から持ち上げるように外しますが、力を入れすぎるとコネクタが折れてしまったり、ロジックボードが壊れてしまうため丁寧な作業が必要です。

修理工具:プラスチック製ヘラ

【工程6】バッテリーコネクタのネジと接点端子を外す

バッテリーコネクタをロジックボードに固定している写真右のネジ(2.2mm)、写真左のネジ(2.9mm)をプラスドライバーで外します。ネジが外れたら、ピンセットで金属カバーをロジックボードから取り外します。

修理工具:精密プラスドライバー#000 ピンセット

【工程7】バッテリーコネクタを本体から取り外す

バッテリーコネクタ箇所にプラスチック製のヘラを差し込んで下から持ち上げるように外します。

修理工具:プラスチック製ヘラ

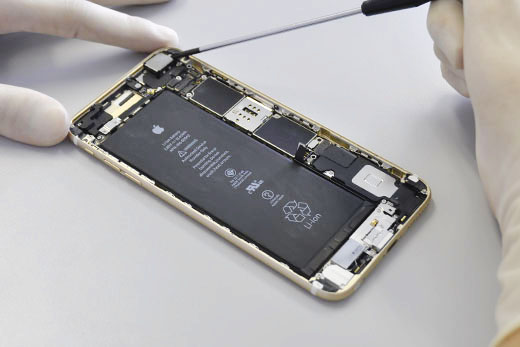

【工程8】バックカメラコネクタのネジと接点端子を取り外す

バックカメラを固定している金属プレートのネジ(左側1.9mm、右側2.4mm)をプラスドライバーで取り外し、 ピンセットでプレートを取り外します。

修理工具:精密プラスドライバー#000 ピンセット

【工程9】バックカメラを取り外す

Lightningコネクタを固定しているコネクタとアンテナをプラスチック製のヘラを使って取り外します。

修理工具:プラスチック製ヘラ

【工程10】NFCプレートを取り外す

NFCプレートを固定している1.4mmのネジをプラスドライバーで取り外し、 ピンセットでNFCプレートを取り外します。 その後、ボリュームコントロールケーブルから2.7mmのネジを2本取り外し、ブラケットを外します。

修理工具:精密プラスドライバー#000 ピンセット

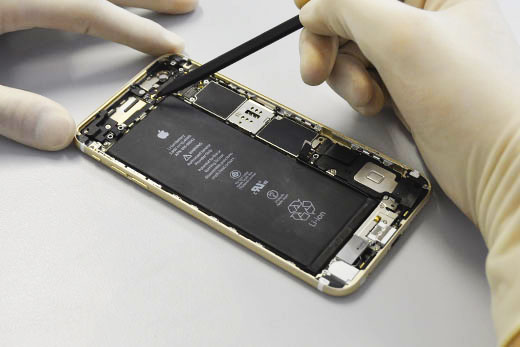

【工程11】ロジックボードを固定しているコネクタを取り外す

プラスチック製ヘラを使用し、ロジックボードからボリュームコントロール・セルラーアンテナ・NFCアンテナ・パワーボタン・Lightningコネクタの接続ケーブルをそれぞれ取り外します。

修理工具:精密プラスドライバー#000

【工程12-1】ロジックボードを取り外す

プラスチック製ヘラで下から剥がすように裏返し、コネクタを外すとロジックボードを本体から取り外せます。

修理工具:プラスチック製ヘラ ピンセット

【工程12-2】ロジックボードを取り外す

写真右下のネジ(1.4mm)と中央のネジ(1.4mm)、写真左下のネジ(1.5mm)、Lightningコネクタのケーブルの下にあるネジ(2.5mm)をプラスドライバーで外します。

修理工具:プラスチック製ヘラ

【工程13】パワースイッチケーブルのネジと接点端子を取り外す

パワースイッチケーブルを固定しているネジをプラスドライバーで外します。 右側、2.0mmのネジ3本、上部、1.3mmのネジです。 ネジが外れたら、ピンセットでフラッシュ・マイクブラケットを取り外します。

修理工具:精密プラスドライバー#000 ピンセット

【工程14】パワー・マナー・ボリュームスイッチを取り外す

プラスチック製ヘラを使い、フラッシュを本体から剥がします。 そのままパワーボタンケーブルまで剥がします。

修理工具:プラスチック製ヘラ

【工程15】新しいパワーボタンを取り付ける

新しいパワーボタンを取り付けたら、分解と逆の手順で、iPhone6sをもと通りに組み直せばパワーボタン交換作業の完了です。

修理工具:

新しいパワーボタンを取り付けたら、分解と逆の手順で、iPhone6sをもと通りに組み直せばパワーボタン交換作業の完了です。

修理工具:

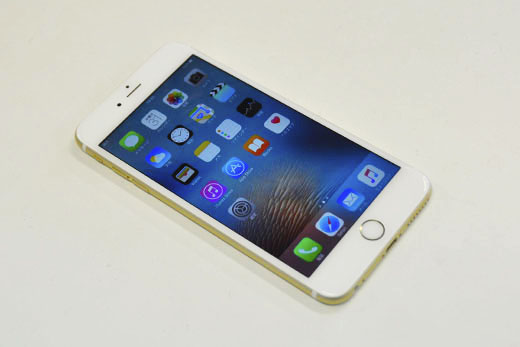

【工程16】修理完了!

正常に電源が付いて操作できることを確認したらお客様のお手元にお返しいたします。

修理工具:

iPhone6sPlusのスリープボタン交換
5,800円(税込)

iPhone6sPlusのスリープボタン交換
5,800円(税込)
